辐射暗室实验室系统集成

随着科技的飞速发展，电磁兼容性（EMC）在各个领域中的重要性日益凸显。为了确保产品在复杂的电磁环境中稳定运行，对EMC辐射电波暗室系统集成服务的需求也在持续增长。作为行业领先的解决方案提供商，我们致力于为客户提供高效、稳定、可靠的EMC辐射电波暗室系统集成服务，助力客户在激烈的市场竞争中脱颖而出。

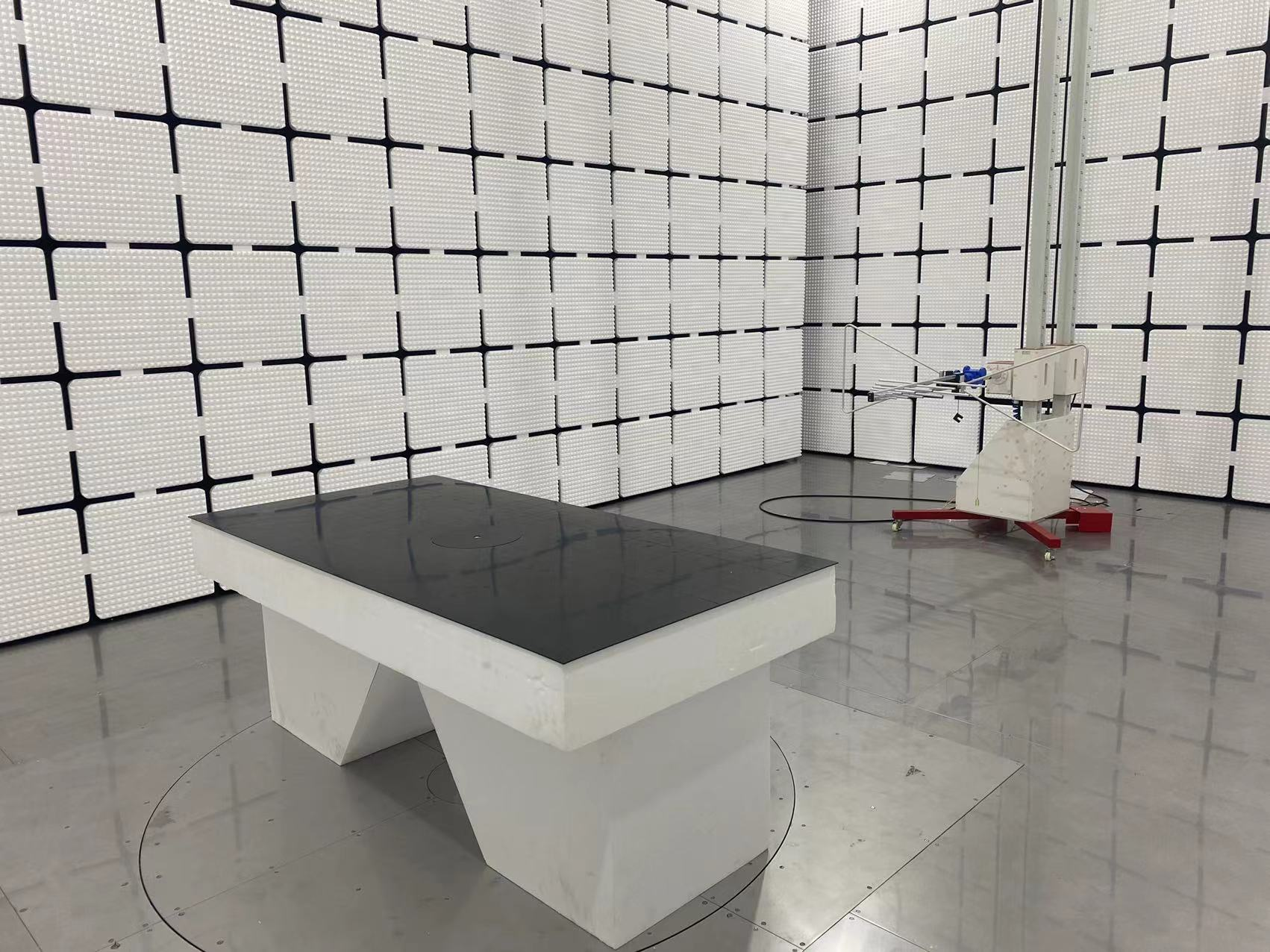

3m法暗室组成结构主要为屏蔽室和吸波材料。屏蔽室由屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器和信号接口等组成。根据用户要求，屏蔽壳体可采用焊接式或拼装式结构均可。吸波材料由工作频率范围在30MHz-1GHz的单层铁氧体片，以及锥形吸波材料构成。

内部设备主要由转台、天线塔、CCTV监视系统、供电及信号接口等组成。

一般尺寸: 9x6mx6m

测试距离: 3m

频率范围: 9KHz/30MHz-18GHz(40GHz可选)

辐射发射测试: 符合EN55022和CISPR22B级要求(30MHZ-1GHz)，符合CISPR16-2-3的要求(1GHz-18GHz)

辐射抗扰度测试: 符合IEC/EN61000-4-3要求

NSA: 符合CISPR 16-1-4和ANSIC63.4要求

SVSWR: 符合CISPR 16-1-4要求

均匀场: 1.5m*1.5m，符合IEC/EN 61000-4-3要求

暗室洁净度满足: ISO 14644-1 class 5

10m法暗室组成结构主要为屏蔽室和吸波材料。屏蔽室由屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器和信号接口等组成。根据用户要求，屏蔽壳体可采用焊接式或拼装式结构均可。吸波材料由工作频率范围在30MH2-1GHz的单层铁氧体片，以及锥形吸波材料

构成。

内部设备主要由转台、天线塔、CCTV监视系统、供电及信号接口等组成，有的10m法暗室设计采用了双转台或双天线，以提高暗室的适用性。
