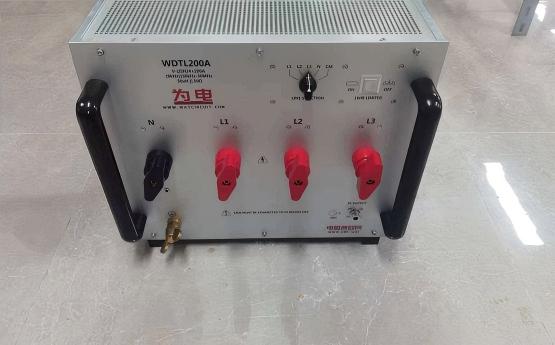

为电® WDTL200A

三相四线 V 型人工电源网络

（Three-Phase Four-Wire V-Type LISN）

一、产品概述

本产品为三相四线 V 型人工电源网络（LISN），主要用于对被测设备（EUT）在运行状态下产生的传导骚扰电压（EMI 干扰电压）进行标准化测量。

该 LISN 采用超高耐压设计，可覆盖高压交流及直流供电应用，特别适用于 新能源、电力电子、工业设备、充电设施、变频系统等高电压产品 的 EMI 测试与整改分析。

二、核心技术特点

✅ 超高耐压设计

• 相电压：0 ～ 800 VAC（50–60 Hz）

• 线电压：0 ～ 1000 VAC（50–60 Hz）

• 直流电压：0 ～ 1500 VDC

可满足常规实验室 LISN 无法覆盖的高电压、高功率应用场景。

✅ 内置 10 dB 脉冲限幅器（可切换）

• 内置 10 dB 脉冲限幅器，有效抑制浪涌与瞬态高能量干扰

• 可手动关闭，兼顾接收机保护与真实干扰测量需求

• 有效保护 EMI 接收机、频谱仪等昂贵测试设备

✅ 三相共模分离专利技术

• 内置我司专利三相共模分离技术

• 可直接分离并输出 共模干扰电压（CM）

• 对差模干扰（DM）实现 ≥30 dB 衰减

极大地方便 EMC 工程师：

• 快速判断干扰类型（共模 / 差模）

• 精准定位干扰源

• 高效开展 EMI 整改与滤波器设计

三、典型应用

• 三相四线制设备 EMI 传导骚扰测试

• 高电压工业设备 EMC 认证前预评估

• 新能源系统（逆变器、储能、电源模块）

• 充电桩、电机驱动、变频控制设备

• EMI 整改过程中的共模 / 差模诊断分析

四、符合标准

本产品设计与性能满足以下标准要求：

• CISPR 16-1-2

• EN 系列标准

• VDE

• ANSI

• FCC Part 15

可用于 CE、FCC 等认证测试环境中的传导骚扰电压测量。

五、产品优势总结

高耐压 · 强保护 · 易诊断 · 工程级可靠性

• 覆盖 AC / DC 高压应用

• 有效保护测试设备

• 共模干扰直观可见

• 大幅提升 EMI 故障定位与整改效率

是 EMC 实验室、第三方检测机构及企业研发部门进行三相设备 EMI 测试与整改的理想工具。
